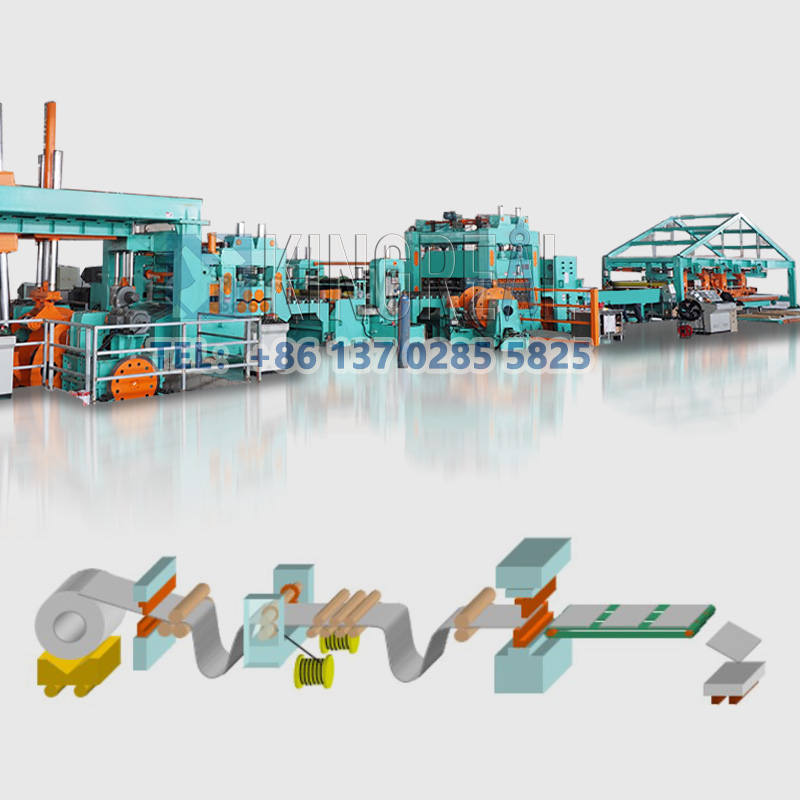

హెవీ గేజ్ పొడవు రేఖకు కట్ - 2024 కింగ్రియల్

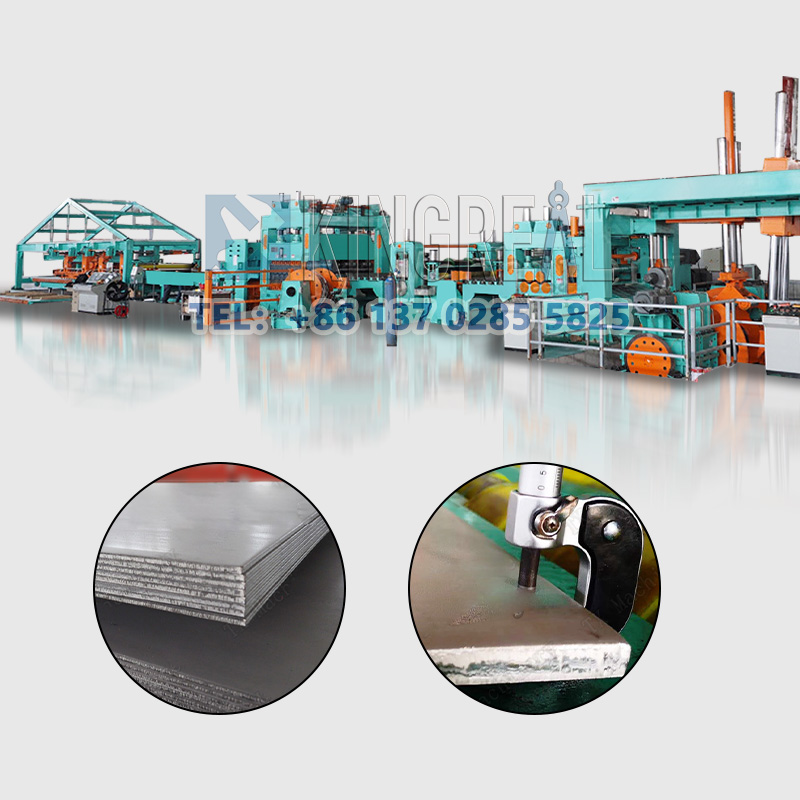

KINGREAL అనేది హెవీ గేజ్ కట్ టు లెంగ్త్ లైన్ తయారీదారులలో ఒకటి, ఇది 6-20MM నుండి కాయిల్ మందాన్ని, 30 టన్నుల వరకు కాయిల్ బరువును మరియు అంతకంటే ఎక్కువ ప్రాసెస్ చేయగలదు. హెవీ గేజ్ పొడవు రేఖకు కట్ - 2024 కింగ్రియల్

విచారణ పంపండి    PDF డౌన్‌లోడ్

ఉత్పత్తి వివరణ

వీడియో ప్రదర్శన


కట్-టు-లెంగ్త్ షీరింగ్ లైన్‌ల సరఫరాదారులు:

హెవీ గేజ్ కట్ టు లెంగ్త్ లైన్ - 2024 KINGREAL కట్ టు లెంగ్త్ లైన్, హై స్పీడ్ కట్ టు లెంగ్త్ మెషిన్, సింపుల్ కట్ టు లెంగ్త్ లైన్ మరియు ఈ హెవీ గేజ్ కట్ టు లెంగ్త్ మెషిన్, ఇది హాట్ రోల్డ్ స్టీల్‌ను ఖచ్చితత్వంతో కట్-టు-లెంగ్త్ చేయగలదు. , కోల్డ్ రోల్డ్ స్టీల్, స్టెయిన్‌లెస్ స్టీల్, సిలికాన్ స్టీల్ మరియు ఇతర మెటల్ కాయిల్స్‌తో కూడిన ఆటోమేటిక్ స్టాకింగ్ పరికరం పూర్తిగా ఆటోమేటెడ్ ప్రొడక్షన్ ప్రాసెస్ కోసం.


cut to length line

హెవీ డ్యూటీ CTL లైన్‌లో బ్రేక్అవుట్:


దాని అధిక బలం, మంచి మొండితనం, సులభమైన ప్రాసెసింగ్ మరియు ఏర్పాటు మరియు మంచి వెల్డ్-సామర్థ్యం కారణంగా, మందపాటి షీట్ మెటల్ కాయిల్ వివిధ పరిశ్రమల అవసరాలను తీర్చడానికి వివిధ పారిశ్రామిక రంగాలలో విస్తృతంగా ఉపయోగించబడుతుంది. హెవీ గేజ్ కట్ టు లెంగ్త్ లైన్ డిమాండ్ పెరుగుతోంది, పరికరాల యొక్క అధిక అవసరాల కోసం మందపాటి షీట్ మెటల్ కాయిల్ యొక్క ప్రాసెసింగ్, అన్‌కాయిలింగ్ పరికరాల లెవలింగ్ నుండి షీర్ మరియు స్టాకింగ్ వరకు. లోడ్ మోసే శ్రేణి అవసరాలు షీట్ మెటల్ యొక్క ఇతర మందాల కంటే చాలా ఎక్కువ.


కింగ్రియల్ హెవీ గేజ్ కట్ టు లెంగ్త్ లైన్ ప్రత్యేకంగా డీకోయిలర్, స్ట్రెయిట్‌నర్, కొలిచే, పొడవు మెషిన్ మరియు స్టాకింగ్ ద్వారా 6-20MM వరకు మందం పరిధి కలిగిన కాయిల్స్‌ను ప్రాసెస్ చేయడానికి రూపొందించబడింది.


సాంకేతిక వివరణ:

పేరు


వివరాలు


ముడి పదార్థం


Q235 HR


షీట్ మందం


5.0-20.0మి.మీ


షీట్ వెడల్పు


900-2000 మి.మీ


మెషిన్ ఇన్‌పుట్ నెట్ వెడల్పు


2000మి.మీ


కాయిల్ యొక్క బయటి వ్యాసం


Φ1000~Φ2200mm


కాయిల్ లోపలి వ్యాసం


Φ550~Φ760mm


గరిష్ట కాయిల్ బరువు


30T


స్టాకింగ్ పొడవు


1000~12000మి.మీ


పాలన ఖచ్చితత్వం


≤±1.5mm/3M


వికర్ణ ఖచ్చితత్వం


≤±1.5mm/3M


లెవలింగ్ ఖచ్చితత్వం


≤±2.0mm/M


ఆపరేటింగ్ వేగం


0~25మీ/నిమి


మొత్తం శక్తి


~500KW


మెషిన్ సెంటర్ ఎత్తు


1000మి.మీ




పొడవు రేఖకు కత్తిరించే పని ప్రక్రియ:

cut to length line

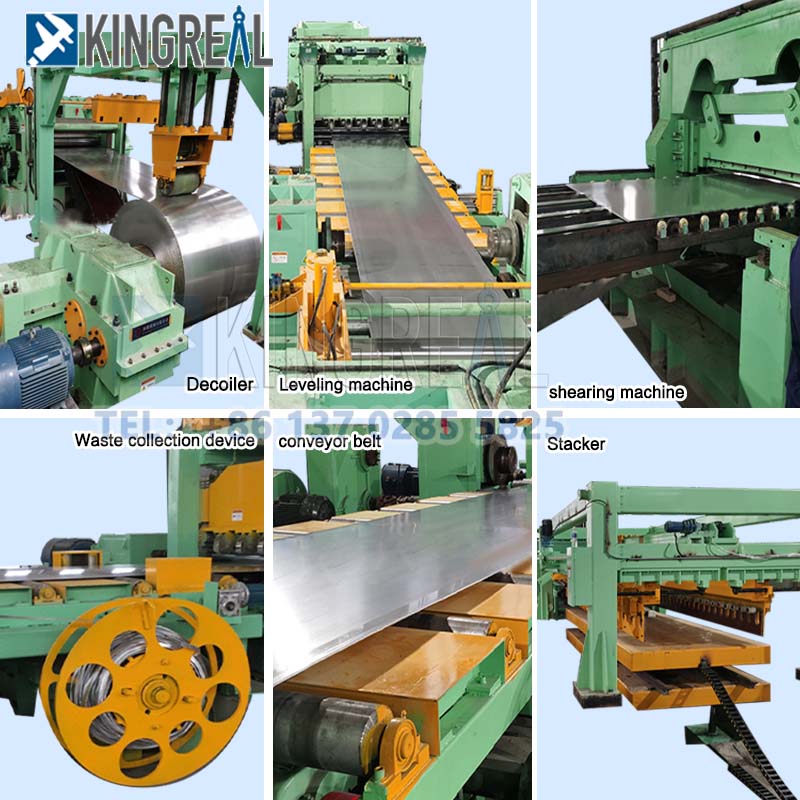

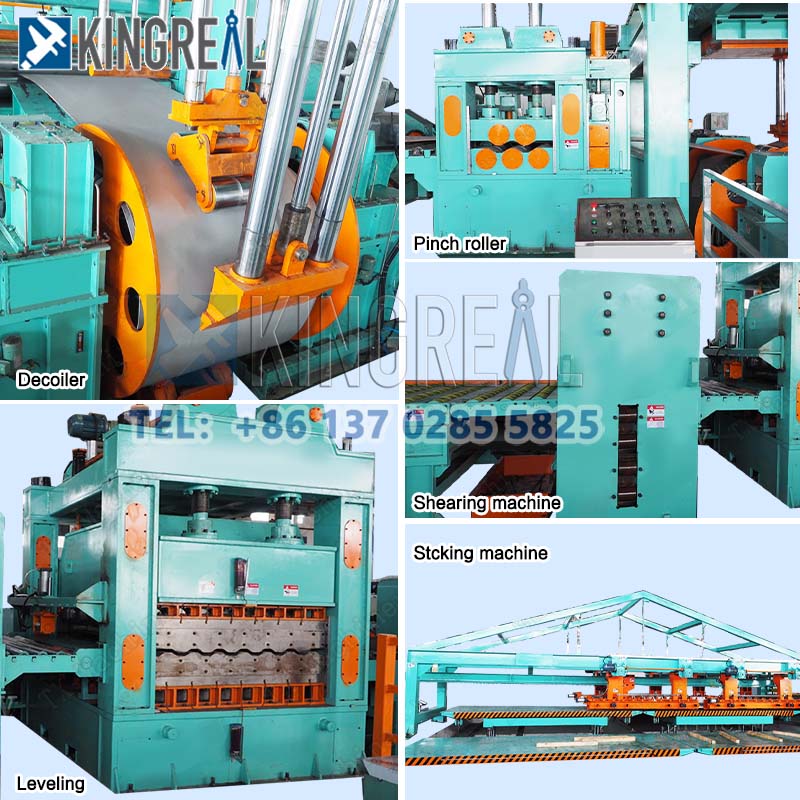

హైడ్రాలిక్ డీకోయిలర్-- ఫ్రేమ్ హైడ్రాలిక్ పైలట్ మెషిన్--సెవెన్-రోల్ లెవలింగ్ మెషిన్--డబుల్-హెడ్ ట్రిమ్మర్ -- స్కార్ప్ కలెక్టర్ -- ఎలెవెన్-రోల్ లెవలింగ్ మెషిన్ -- న్యూమాటిక్ సైజింగ్ డివైస్ -- టెయిల్‌బోర్డ్ ఫీడర్ -- హైడ్రాలిక్ కటింగ్ మెషిన్ -- స్టాకింగ్ మెషిన్


CTL లైన్ గురించి మరింత వివరణ:

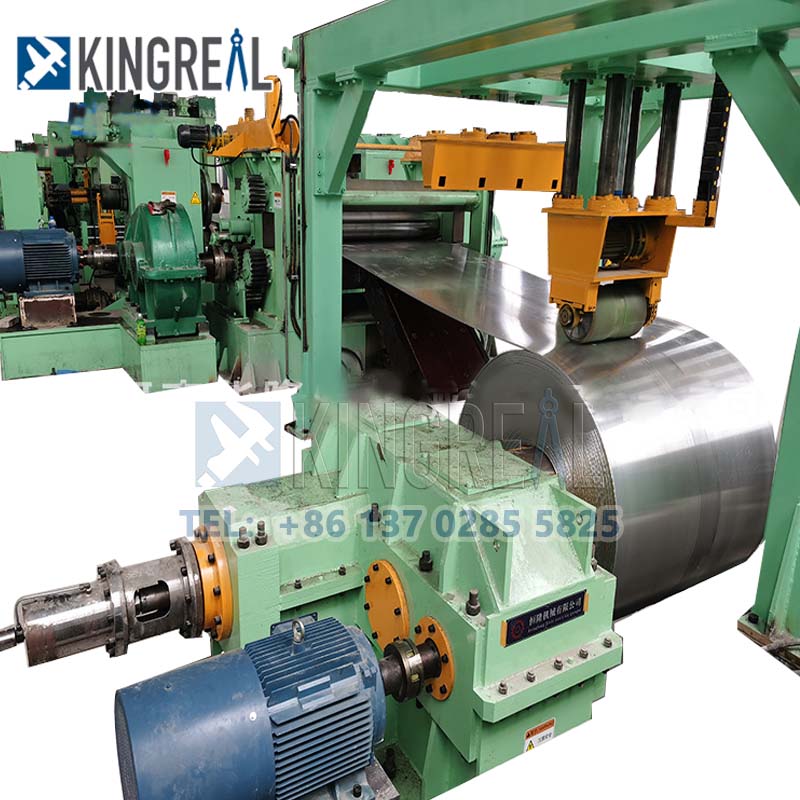

  • హైడ్రాలిక్ డబుల్ కోన్ అన్‌కాయిలర్

a. కెపాసిటీ : 30T

b.బ్రేక్ లక్షణాలు: 4-DBH205

c.మెటీరియల్ ఫ్రేమ్ ట్రైనింగ్ స్ట్రోక్ 650mm (రీల్‌కు నేరుగా ఎత్తండి, తొలగించబడిన మెటీరియల్ స్టీల్ లైనర్‌కు రావచ్చు)

d.ఉక్కు కాయిల్‌ను బిగించడానికి డబుల్ బేరింగ్ డబుల్ కోన్ టాప్ ప్రెజర్ టైప్ మెకానిజంను అడాప్ట్ చేయడం, మెషిన్ బేస్ యొక్క రెండవ చివర కదలిక హైడ్రాలిక్ సిలిండర్‌లచే నడపబడుతుంది మరియు ఏకకాల డ్రైవ్ సెంటరింగ్ ఫంక్షన్‌ను కలిగి ఉంటుంది, అన్‌కాయిలర్ రెండవ చివర కుదురు న్యూమాటిక్ డిస్క్ బ్రేక్ పరికరంతో రూపొందించబడింది.




  • సెవెన్-రోలర్ ప్రీ లెవలింగ్ మెషిన్

ఇది రెండు-రోలర్ బిగింపు మరియు దాణా మరియు ఐదు-రోలర్ లెవలింగ్ యొక్క నిర్మాణాన్ని స్వీకరిస్తుంది. మోటారు యూనివర్సల్ కనెక్టింగ్ షాఫ్ట్ ద్వారా రిడ్యూసర్ మరియు డిస్ట్రిబ్యూషన్ బాక్స్ ద్వారా ఎగువ మరియు దిగువ రోలర్‌లను నడుపుతుంది, ఎగువ రోలర్ సర్దుబాటు మరియు దాణా కోసం క్రిందికి నొక్కడం హైడ్రాలిక్ సిలిండర్ ద్వారా అమలు చేయబడుతుంది మరియు ఎగువ రోలర్ సర్దుబాటు మరియు లెవలింగ్ కోసం క్రిందికి నొక్కడం అమలు చేయబడుతుంది. విద్యుత్ శక్తి ద్వారా. ప్రీ-స్కూలింగ్ మెషీన్ మరియు లెవలింగ్ హోస్ట్ యొక్క సింక్రోనస్ ఆపరేషన్‌ను పరిగణనలోకి తీసుకుంటే, మోటార్ నియంత్రణ అమెరికన్ PARKER590C సిరీస్ DC నియంత్రణ వ్యవస్థచే నియంత్రించబడుతుంది. యూనివర్సల్ కనెక్టింగ్ షాఫ్ట్ మిల్లు ఇండస్ట్రియల్ యూనివర్సల్ షాఫ్ట్‌ను స్వీకరిస్తుంది.


లెవలింగ్ రోలర్ వ్యాసం : Φ220mm

లెవలింగ్ రోల్ స్పేసింగ్: 260mm

రోలర్ల పరిమాణం: 2+5 రోలర్లు

రోలర్ మెటీరియల్: GCr15 టెంపర్డ్ మరియు మీడియం ఫ్రీక్వెన్సీ గట్టిపడిన ఉక్కు (HRC60)

ప్రధాన మోటార్ శక్తి: 132KW DC

సర్దుబాటు కోసం మోటార్ పవర్:  2-7.5KW

ప్రధాన తగ్గించేది:   JZQ850

సర్దుబాటు రీడ్యూసర్: 2-BWY4 స్వింగ్ తగ్గింపు


  • పరిమాణ పరికరం

a.ఫంక్షన్: నడుస్తున్నప్పుడు షీట్ ఆకారం అయిపోకుండా నిరోధించడం మరియు షీట్‌ను లెవలింగ్ మెయిన్ మెషీన్‌లోకి నియంత్రిస్తుంది. ఇది మెషిన్ బేస్, లిమిట్ రోలర్, సపోర్టింగ్ సీట్ స్లయిడ్, గైడ్ రోలర్ మరియు అడ్జస్ట్‌మెంట్ డివైజ్‌లను కలిగి ఉంటుంది. షీట్ వెడల్పు దిశకు రెండు వైపులా నిలువు గైడ్ రోలర్‌లు అందించబడతాయి మరియు గైడ్ రోలర్ ఫ్రేమ్ సంబంధిత స్లయిడ్‌పై స్థిరంగా ఉంటుంది, ఇది వైర్ రాడ్ ద్వారా మోటారు ద్వారా షీట్ వెడల్పు దిశలో గైడ్ కాలమ్‌పై స్లయిడ్‌ను కదిలిస్తుంది. గింజ చెల్లింపు, తద్వారా వివిధ షీట్ వెడల్పులకు అనుగుణంగా. సర్దుబాటు మోటరైజ్ చేయబడింది.

b. సర్దుబాటు పరిధి: 900~2000mm

గైడ్ రోలర్ మెటీరియల్: Gcr15(HRC60)

సర్దుబాటు మోటార్: 2~3KW

సర్దుబాటు రీడ్యూసర్: 2-WPDKS135వార్మ్ రీడ్యూసర్


  • పొడవు రేఖకు ప్రధాన కట్

ఫంక్షన్: షిరింగ్ మెషిన్ ప్రధానంగా హెడ్ కటింగ్, టెయిల్ కటింగ్, సైడ్ ట్రిమ్మింగ్, లాంగిట్యూడినల్ షిరింగ్ మరియు కట్-టు-లెంగ్త్ షిరింగ్ వంటి పనులను పూర్తి చేస్తుంది.

మెటీరియల్ అనుకూలత: సాధారణ కార్బన్ స్టీల్, అధిక-నాణ్యత తక్కువ అల్లాయ్ స్టీల్, అల్లాయ్ స్టీల్, పైప్‌లైన్ స్టీల్ మరియు స్టెయిన్‌లెస్ స్టీల్ ప్లేట్ వంటి విభిన్న మందం మరియు పదార్థాల స్టీల్ ప్లేట్‌లకు ఇది అనుకూలంగా ఉంటుంది.

ఆటోమేషన్ డిగ్రీ: మొత్తం ప్రక్రియ స్వయంచాలకంగా పనిచేస్తుంది, మాన్యువల్ ఆపరేషన్‌ను తగ్గిస్తుంది మరియు ఉత్పత్తి సామర్థ్యాన్ని మెరుగుపరుస్తుంది.

ఖచ్చితమైన కొలత: ఖచ్చితమైన కట్టింగ్ పరిమాణాన్ని నిర్ధారించడానికి అధిక ఖచ్చితత్వ కొలతతో.

షీర్ బ్లేడ్ గ్యాప్ అడ్జస్ట్‌మెంట్: కటింగ్ నాణ్యతను నిర్ధారించడానికి షీర్ బ్లేడ్ సైడ్ గ్యాప్‌ని సర్దుబాటు చేయవచ్చు.


a. మోడల్: హైడ్రాలిక్ బ్రేక్

b. నిమిషానికి స్ట్రోక్స్: 8 ~ 12 సార్లు

c.బ్లేడ్ మెటీరియల్: Cr12Mov

d.మోటారు శక్తి: 55KW


  • కన్వర్టర్

ఫీడింగ్ స్టేషన్:

a.ఇందులో ఫ్రేమ్, స్వింగ్ రోలర్ టేబుల్, కన్వేయర్ రోలర్ కన్వేయర్ మరియు పవర్ యూనిట్ ఉంటాయి. ఫ్లాట్ ప్లేట్‌ను విసిరే యంత్రంలోకి ఇన్‌పుట్ చేయడం దీని పని.

b.మోటార్: 7.5KW

c.Reducer: BWY4 స్వింగ్ రీడ్యూసర్


ప్రధాన ఫీడర్:

a.ఇది మెషిన్ బేస్, ప్లేక్, స్లయిడర్, త్రోయింగ్ రోలర్ మరియు పవర్ యూనిట్‌ను కలిగి ఉంటుంది. త్రోయింగ్ మెటీరియల్ ఎగువ రోలర్ ట్రైనింగ్ మరియు వాయు అమలు కోసం తగ్గించడం. ప్రసారం యాంత్రికమైనది. ప్లేట్‌ను యార్డింగ్ టేబుల్‌లోకి తినిపించడమే దీని పని.

b.మోటార్: 7.5KW

c.Reducer: BWY4 స్వింగ్ రీడ్యూసర్


  • స్టాకింగ్ మెషిన్

స్టాకింగ్ టేబుల్: ఇందులో ఉక్కు ప్లేట్లు మరియు ఉక్కు విభాగాలు కలిసి వెల్డింగ్ చేయబడతాయి. క్రమాంకనం చేయబడిన ఫ్లాట్ ప్లేట్‌ను పేర్చడం దీని పని. పొడవు 12 మీటర్లు.


న్యూమాటిక్ స్టాకర్: ఇది ఒక సెట్ లాంగిట్యూడినల్ లిమిట్స్ లెవలింగ్ పరికరం మరియు మూడు సెట్ల ట్రాన్స్‌వర్స్ లిమిట్స్ లెవలింగ్ పరికరాన్ని కలిగి ఉంటుంది. పరిమితి మరియు సర్దుబాటు విధానాలు రెండూ వేర్వేరు బోర్డు వెడల్పుల ప్రకారం సర్దుబాటు చేయబడతాయి మరియు సర్దుబాటు మాన్యువల్‌గా ఉంటుంది. మెటీరియల్ రెక్టిఫైయింగ్ ఎగ్జిక్యూషన్ ఒక న్యూమాటిక్ యాక్యుయేటర్.


metal cut to length line
steel cut to length machine
cut to length machine

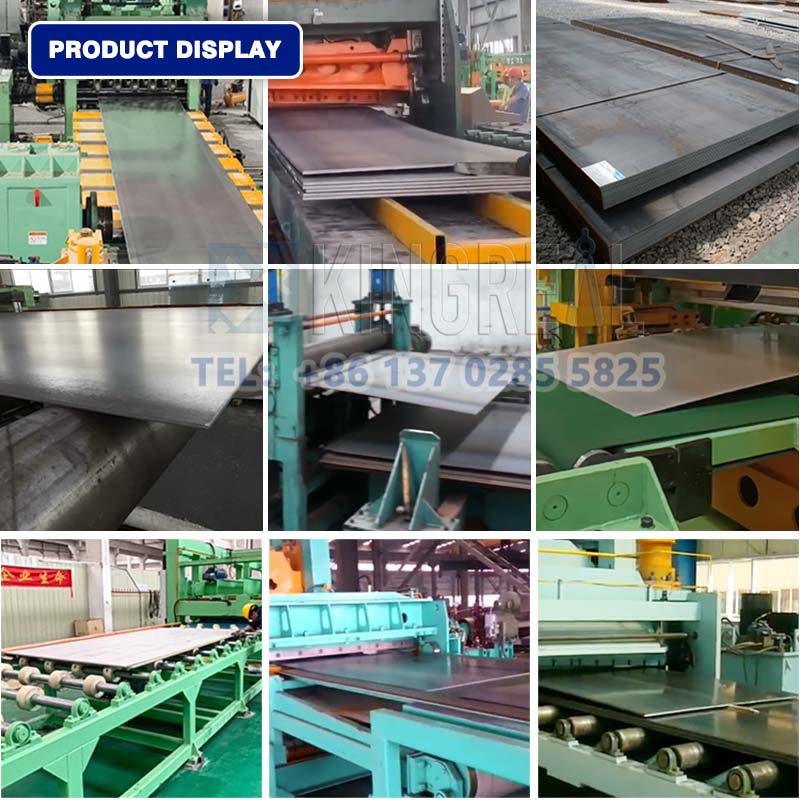

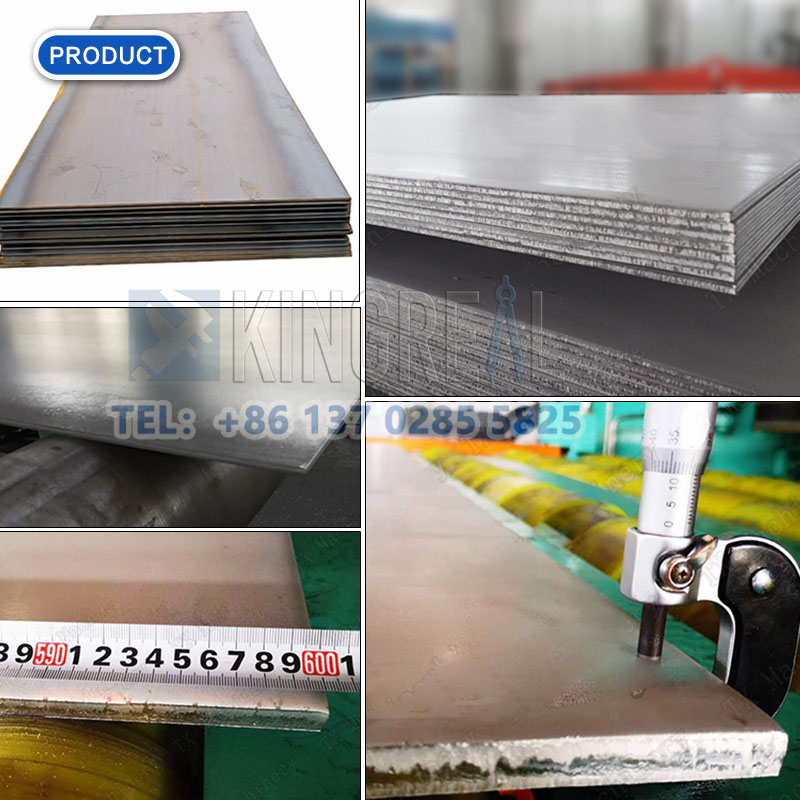

తుది ఉత్పత్తి ప్రదర్శన

metal cut to length


హెవీ గేజ్ CTL లైన్ కోసం కింగ్రియల్ సర్వీస్:

1. కస్టమైజ్డ్ సర్వీసెస్ యొక్క పూర్తి శ్రేణి, కస్టమర్ యొక్క ప్లేట్ ప్రొడక్షన్ అవసరాలకు అనుగుణంగా కట్ టు లెంగ్త్ ప్రొడక్షన్ లైన్ డ్రాయింగ్ డిజైన్‌ను అందించాలి, ఎంపికతో కాన్ఫిగర్ చేయవచ్చు.

2. లోడింగ్ ట్రాలీ, ట్రిమ్మింగ్ డివైజ్, ఆటోమేటిక్ స్టాకింగ్, ఆటోమేటిక్ డిశ్చార్జింగ్ మొదలైన వివిధ కాన్ఫిగరేషన్‌లను CTL లైన్ కోసం అందించండి; పూర్తిగా ఆటోమేటిక్ ఉత్పత్తిని గ్రహించండి.

3. CTL లైన్ యొక్క స్థిరత్వం మరియు దీర్ఘాయువును నిర్ధారించడానికి వివిధ రకాల ఉపకరణాలను అందించండి;

4. ఇంజనీర్లు స్థానిక అమ్మకాల తర్వాత సర్వీస్ గ్యారెంటీ, సైట్‌లో కట్ టు లెంగ్త్ లైన్ ఇన్‌స్టాలేషన్‌కు మార్గనిర్దేశం చేయవచ్చు.

5. 24/7 ఆన్‌లైన్ అమ్మకాల తర్వాత సేవ, సాంకేతిక సమాధానం.


steel coil cut to length line
