నం

భాగం పేరు

సంఖ్య

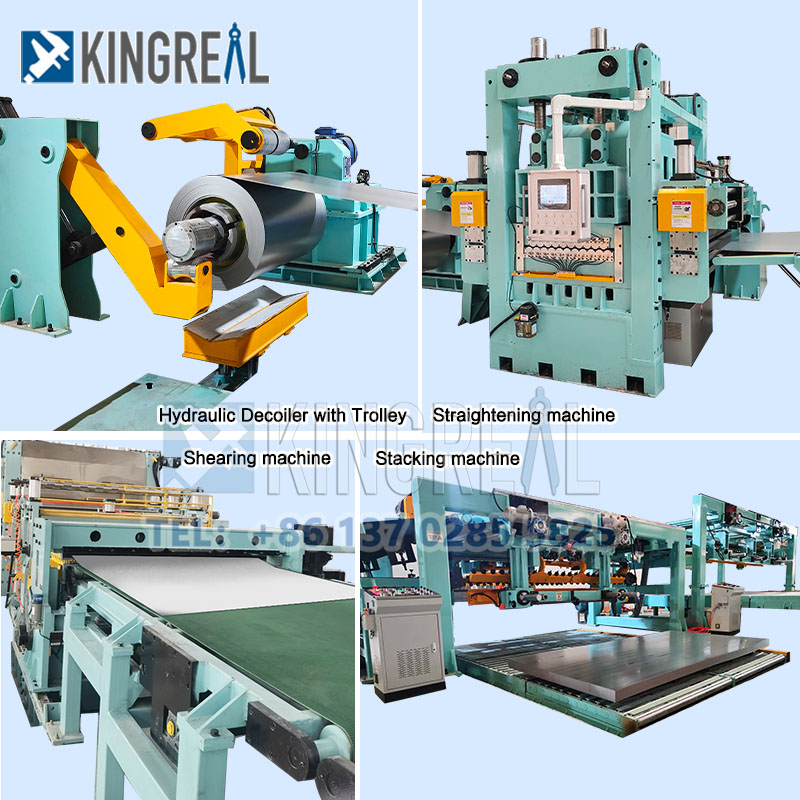

1

కాయిల్ లోడింగ్ కార్

1 యూనిట్

2

హైడ్రాలిక్ డీకోయిలర్

1 యూనిట్

3

లూప్

2 యూనిట్లు

4

సైడ్ గైడ్ పరికరం

1 యూనిట్

5

స్ట్రెయిటెనర్ మెషిన్

2 యూనిట్

6

హై ప్రెసిషన్ షీరింగ్ మెషిన్

1 యూనిట్

7

రవాణాTచేయగలరు

1 యూనిట్

8

గాలికి సంబంధించినSటాక్

1 యూనిట్

9

హైడ్రాలిక్ నియంత్రణ వ్యవస్థ

1 సెట్

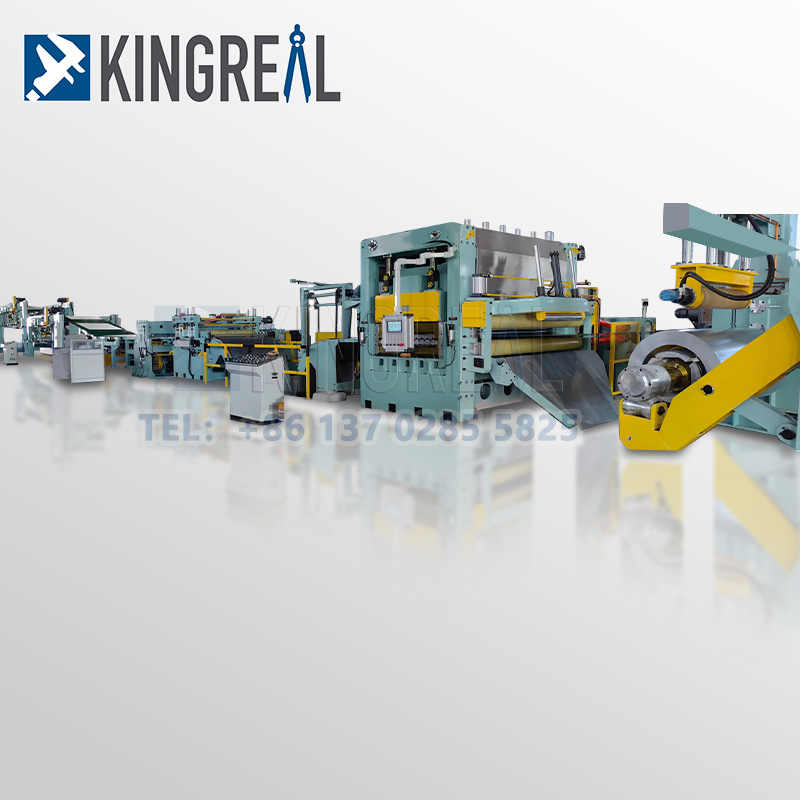

యంత్రం పేరు

Sటీల్cutl కుపొడవుline

కాయిల్ మెటీరియల్

స్టీల్ షీట్（ఇతర సరఫరా కావచ్చు

గరిష్ట కాయిల్ మందం

3మి.మీ

గరిష్ట కాయిల్ బరువు

1600మి.మీ

గరిష్ట కాయిల్ ఎత్తు

20 టన్

కాయిల్ I.D

508mm,610mm,760మి.మీ

కాయిల్ O.D

≤2000మి.మీ

గరిష్ట కట్టింగ్ పొడవు

24మీ

కట్టింగ్ స్పీడ్

60మీ/నిమి

కట్ టాలరెన్స్

±0.01మి.మీ

విద్యుత్ నియంత్రణ వ్యవస్థ

PLC ఆటోమేటిక్ నియంత్రణ

భాగం పేరు

వివరణ

స్పెసిఫికేషన్

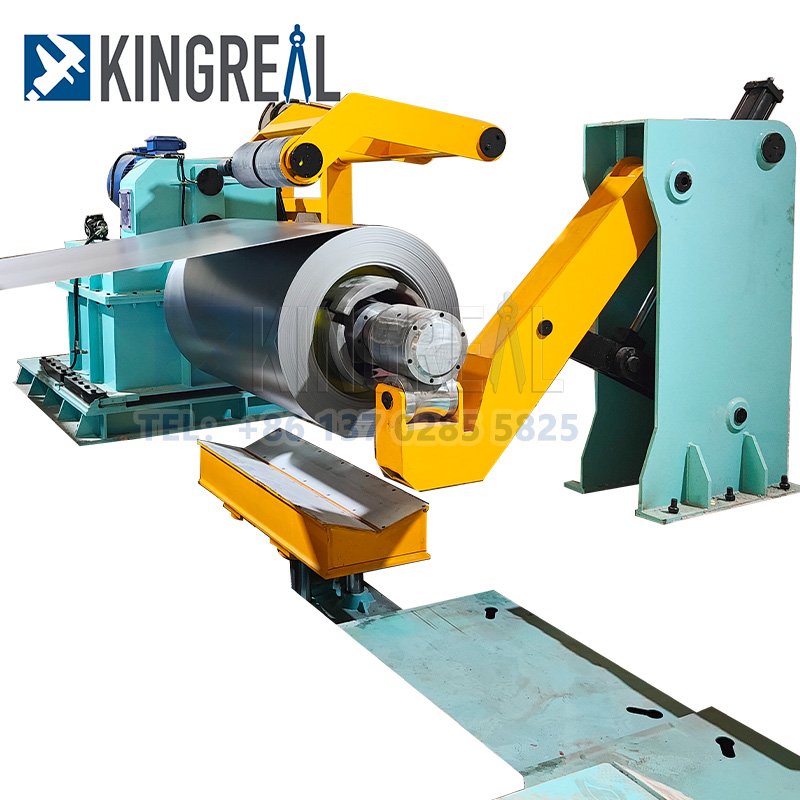

హైడ్రాలిక్ డీకోయిలర్

లోడింగ్ విభాగం షీరింగ్ కోసం షీరింగ్ మెషీన్‌లోకి షీట్ మెటల్‌ను ఫీడ్ చేయడానికి ఉపయోగించబడుతుంది.

ఇది సాధారణంగా హైడ్రాలిక్ లోడింగ్ మెకానిజంను అవలంబిస్తుంది, ఇది ఆటోమేటిక్ లోడింగ్‌ను గ్రహించగలదు మరియు మెటల్ షీట్‌లు మకా ప్రాంతంలోకి ఖచ్చితంగా ప్రవేశించేలా చూసేందుకు సెన్సార్ల ద్వారా లోడింగ్ వేగం మరియు స్థానాన్ని నియంత్రిస్తుంది.

1. శక్తి: 7.5KW

2. స్పీడ్ రీడ్యూసర్: X95 రెండు దశల సైక్లోయిడల్ పిన్-వీల్ రీడ్యూసర్

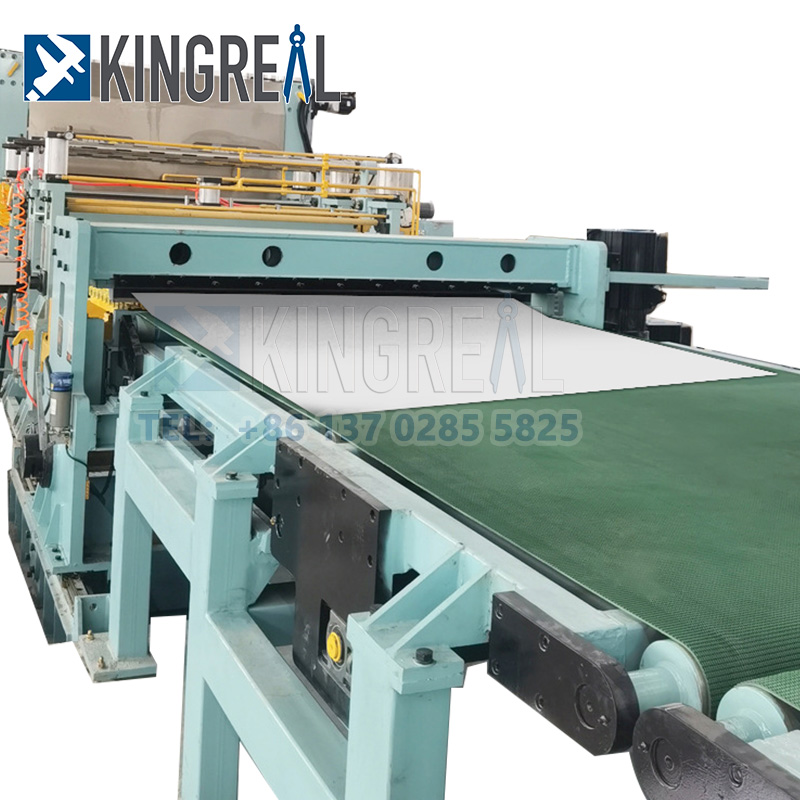

ఫ్లై షీరింగ్ మెషిన్

కట్టింగ్ సాధనం హెవీ మెటల్ షిరింగ్ లైన్ మెషిన్‌లో కీలకమైన భాగం, సాధారణంగా ఎగువ కత్తి మరియు దిగువ కత్తిని కలిగి ఉంటుంది. కత్తులు అధిక కాఠిన్యం మరియు దుస్తులు నిరోధకతతో అధిక నాణ్యత కలిగిన అల్లాయ్ స్టీల్‌తో తయారు చేయబడ్డాయి.

మకా ప్రభావం మరియు కట్ యొక్క నాణ్యతను నిర్ధారించడానికి ఎగువ కత్తి మరియు దిగువ కత్తి మధ్య ఖాళీని మెటల్ షీట్ యొక్క మందం ప్రకారం సర్దుబాటు చేయవచ్చు.

పై పట్టికను సూచించవచ్చు

12x2500 హైడ్రాలిక్ షీరింగ్ 22KW

హైడ్రాలిక్ వ్యవస్థ

హెవీ మెటల్ షీరింగ్ లైన్ మెషీన్‌లో PLC కంట్రోలర్, టచ్ స్క్రీన్ ఆపరేటర్ ఇంటర్‌ఫేస్ మరియు సెన్సార్‌లతో సహా అధునాతన ఎలక్ట్రికల్ కంట్రోల్ సిస్టమ్‌ను అమర్చారు.

నియంత్రణ వ్యవస్థ ద్వారా, యంత్రం యొక్క ఆటోమేటిక్ ఆపరేషన్ మరియు పర్యవేక్షణను గ్రహించవచ్చు మరియు మకా ప్రక్రియ యొక్క స్థిరత్వం మరియు భద్రతను నిర్ధారించడానికి మకా పారామితులను సర్దుబాటు చేయవచ్చు.

1. ప్రవాహం: L=40L/min

2.ఒత్తిడి: P=12Mpa

3.శక్తి: 7.5KW
