కింగ్రియల్ స్లిట్టర్ స్లిట్టర్ 1650 మిమీ కాయిల్ స్లిట్టింగ్ రివైండింగ్ మెషిన్ చాలా ఫీచర్ బ్లాంకింగ్ లైన్, ఇది 0.3-3 మిమీ మందం షీట్ కాయిల్‌ను స్లిట్ చేయగలదు మరియు స్లిట్ కాయిల్‌ను రివైండ్ చేయగలదు. మేము యునైటెడ్ స్టేట్స్, మెక్సికో, కెనడా, బ్రెజిల్, టర్కీలోని కస్టమర్‌ల కోసం కాయిల్ స్లిటింగ్ మెషీన్‌లను తయారు చేసాము. సౌదీ అరేబియా. తాజా కోట్ ప్రోగ్రామ్ కోసం మమ్మల్ని సంప్రదించండి!
కింగ్రియల్ స్లిటర్ 1650MM కాయిల్ స్లిట్టింగ్ రివైండింగ్ మెషిన్ ఉక్కు, అల్యూమినియం, GI, రాగి మరియు సిలికాన్ వంటి వివిధ రకాల పదార్థాలను చీల్చడం మరియు రివైండ్ చేయడం కోసం రూపొందించబడింది. ఈ కాయిల్ స్లిట్టింగ్ లైన్ బ్లాంకింగ్ లైన్ యొక్క అత్యంత సాధారణ డిజైన్లలో ఒకటి మరియు కాయిల్ ప్రాసెసింగ్ స్లిటింగ్ కోసం చాలా మొక్కల అవసరాలను తీరుస్తుంది. నిర్వహించబడే కాయిల్ మందం 0.3mm-3mm మరియు వెడల్పు 1650mm వరకు ఉంటుంది.
1. డబుల్ స్లిట్టర్ హెడ్ స్లిట్టింగ్ మెషిన్
2. 10-20MM హెవీ ప్లేట్ స్టీల్ స్లిట్టింగ్ మెషిన్
3. కాయిల్ పొడవు లైన్ కట్
4. డీకోయిలర్ లెవెలర్ షీరింగ్ ప్రొడక్షన్ లైన్
5. మెటల్ చిల్లులు యంత్రం ఉత్పత్తి లైన్
|
ముడి పదార్థం |
||
|
నం. |
పేరు |
స్పెసిఫికేషన్ |
|
1 |
మెటీరియల్ |
CR, స్టీల్, అల్యూమినియం |
|
2 |
కాయిల్ మందం |
0.3-3మి.మీ |
|
3 |
కాయిల్ వెడల్పు |
500-1650మి.మీ |
|
4 |
కాయిల్ I.D |
≤Φ2000మి.మీ |
|
5 |
కాయిల్ O.D |
Φ508mm,Φ610mm |
|
6 |
కాయిల్ బరువు |
25T |
|
ప్రొడక్షన్ లైన్ స్పెసిఫికేషన్ |
||
|
1 |
స్లిట్ స్ట్రిప్ |
25 గరిష్టం |
|
2 |
స్లిట్టింగ్ మెషిన్ |
0-200M/నిమి |
|
3 |
శక్తి |
380V/50Hz/3Ph |
|
4 |
వెడల్పు సహనం |
≤± 0.05mm |
|
5 |
స్క్రాప్ అంచు వెడల్పు పరిధి |
2-10మి.మీ |
|
6 |
పూర్తయిన ఉత్పత్తి బర్ర్స్ |
≤0.03మి.మీ |

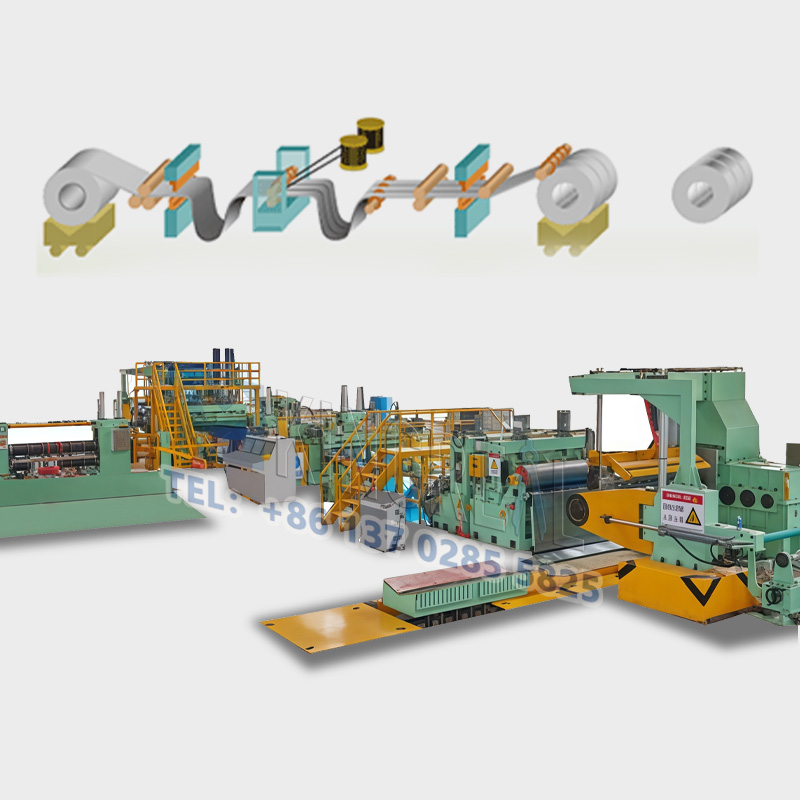

ట్రాలీ లోడింగ్ కాయిల్ -- డీకాయిలర్ యొక్క హైడ్రాలిక్ వర్టికల్ సెంటరింగ్ -- హైడ్రాలిక్ డీకోయిలర్ -- పించ్ మరియు లివర్ -- ప్లేట్ హెడ్ షియర్స్ -- లూప్ బ్రిడ్జ్ -- స్లిటింగ్ మెషిన్ -- టెన్షన్ స్టేషన్ -- సెపరేటింగ్ -- రివైండింగ్ మెషిన్
నిర్మాణం మరియు ఉపయోగం: అన్‌కాయిలర్‌ను ఫీడ్ చేయడానికి, స్టోరేజ్ టేబుల్ నుండి స్టీల్ కాయిల్‌ను అన్‌కాయిలర్ యొక్క రీల్‌కు రవాణా చేయడానికి ఉపయోగిస్తారు, ట్రాలీ హైడ్రాలిక్ మోటారుచే నియంత్రించబడుతుంది మరియు ట్రైనింగ్ హైడ్రాలిక్ సిలిండర్ ద్వారా నియంత్రించబడుతుంది.
లిఫ్టింగ్ మెకానిజం: హైడ్రాలిక్ సిలిండర్ మరియు స్లైడింగ్ ఫోర్-గైడ్ కాలమ్ స్ట్రక్చర్, సిలిండర్ అందించిన లిఫ్టింగ్ పవర్, V-రకం బేరర్ టేబుల్ లిఫ్టింగ్‌ను ప్రోత్సహించడానికి సిలిండర్, స్టీల్ కాయిల్ పైకి క్రిందికి పనితీరును సాధించడానికి.
ట్రావెలింగ్ మెకానిజం: హైడ్రాలిక్ మోటారు మరియు సమాంతర గైడ్ రైలు నిర్మాణం, ప్రయాణ శక్తి హైడ్రాలిక్ మోటారు ద్వారా అందించబడుతుంది, తద్వారా ట్రాలీ అన్‌కాయిలర్ యొక్క కుదురు యొక్క అక్ష దిశలో అడ్డంగా కదులుతుంది. ట్రాలీ పట్టాలు తప్పకుండా నిరోధించడానికి రైలు ప్రతి చివర పరిమితి బ్లాక్ ఉంటుంది.
ఎ. ఫంక్షన్:
ఉక్కు కాయిల్స్ మోసుకెళ్ళడం, కాయిల్స్ లోపలి వ్యాసాన్ని విస్తరించడం మరియు బిగించడం, కాయిల్స్ అన్‌కాయిలింగ్ మరియు డిశ్చార్జింగ్ లేదా రీసైక్లింగ్ చేయడం.
కాయిల్ ప్లేట్‌కు మద్దతు ఇవ్వడం మరియు స్టీల్ స్ట్రిప్‌కు టెన్షన్‌ను అందించడం, ఇది ఫ్రేమ్, స్పిండిల్, రీల్‌ను విస్తరించడం మరియు కుదించడం, విడదీయడం మరియు నొక్కడం పరికరం, సహాయక మద్దతు, బ్రేకింగ్ పరికరం మరియు పవర్ భాగాన్ని కలిగి ఉంటుంది.
బి. నిర్మాణం
ఎ) ప్రధాన ఫ్రేమ్: ఉక్కు, A3 స్టీల్ ప్లేట్, #45 స్టీల్ ఫోర్జింగ్ బేరింగ్ సీటుతో తయారు చేయబడింది, వెల్డింగ్ తర్వాత, ఎనియలింగ్ ద్వారా గుణాత్మక చికిత్స వైకల్యం చెందదు;
బి) కుదురు: 85 మిమీ రంధ్రాల వ్యాసంతో 40Cr రౌండ్ స్టీల్ నుండి డ్రిల్ చేయబడింది, టెంపర్డ్ చేసి ఆపై 190 మిమీ పని ఉపరితల వ్యాసంగా, 25 టన్నుల బరువును మోసే సామర్థ్యంతో చక్కగా మార్చబడుతుంది.
c) రీల్‌ను పెంచడం మరియు కుదించడం: స్లైడర్-రకం పుష్-పుల్ ఎక్స్‌పాన్షన్ రీల్ రూపం యొక్క ఉపయోగం; నాలుగు వక్ర ప్లేట్ (నం. 45 ఉక్కు), వైర్-కటింగ్ స్లయిడర్ జతలు, విస్తరణ వ్యాసం: Ф470mm-520mm (ప్లస్ రబ్బరు స్లీవ్ Ф610mm చేరుకోవడానికి); రీల్ యొక్క ప్రభావవంతమైన పని పొడవు 1650mm, రీల్ ఏకాగ్రత ఉన్నప్పుడు పైకి క్రిందికి ఉండేలా చూసేందుకు మొత్తం మాండ్రెల్.
|

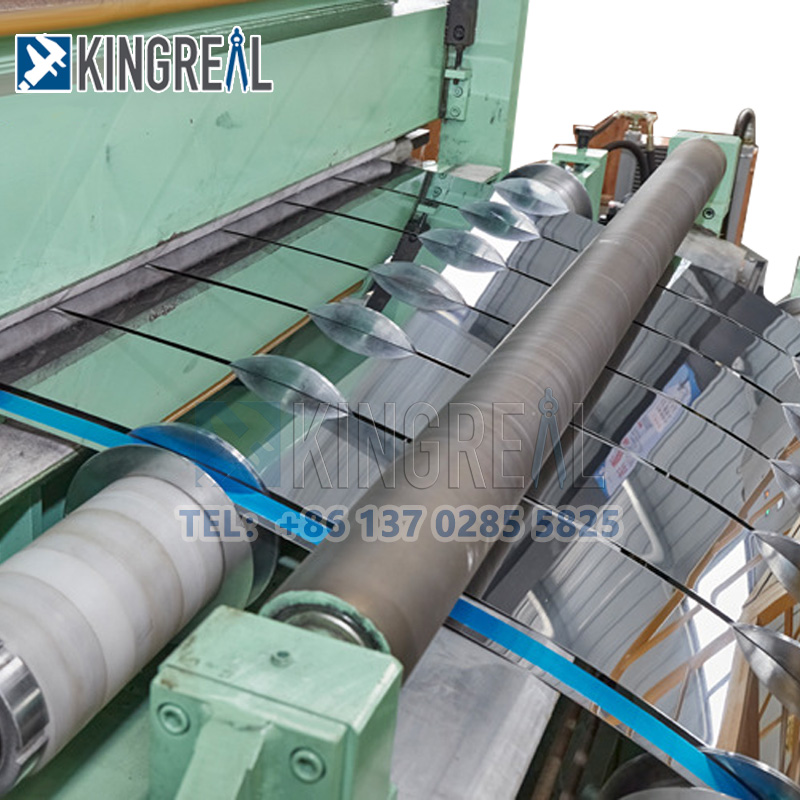

నిర్మాణాలు |
స్టీల్ ప్లేట్ వెల్డెడ్ బేస్, పవర్ గేర్‌బాక్స్, ఫలకం మరియు ఫ్రేమ్ |
|
పరిమాణాలు |
1 సెట్ |
|
స్లిట్టింగ్ స్పీడ్ |
200M/నిమి |
|
కట్టర్ షాఫ్ట్ యొక్క వ్యాసం |
Φ220mm×1900mm |
|
మెటీరియల్ |
42CrMo |
|
బ్లేడ్ పరిమాణం |
Φ350mm×Φ220mm×10mm |
|
ప్రధాన మోటార్ శక్తి |
AC110Kw |
◆ విస్తృతమైన ఉత్పత్తి నైపుణ్యం
20 సంవత్సరాలకు పైగా ఉత్పత్తి మరియు విక్రయాల అనుభవంతో, KINGREAL అనేది స్లిట్టింగ్ మెషీన్‌లలో ప్రత్యేకత కలిగిన అనుభవజ్ఞుడైన తయారీదారు. వియత్నాం, టర్కీ, రష్యా, భారతదేశం మరియు యునైటెడ్ అరబ్ ఎమిరేట్స్‌తో సహా ప్రపంచవ్యాప్తంగా ఉన్న దేశాలకు కంపెనీ తన యంత్రాలను విజయవంతంగా సరఫరా చేసింది. ఖాతాదారులచే విస్తృతంగా గుర్తించబడింది.
◆ నిపుణుల బృందం శక్తి
KINGREAL దాని స్వంత అంతర్గత సాంకేతిక, విక్రయాలు మరియు ఉత్పత్తి బృందాలను కలిగి ఉంది. మేము విక్రయాలు మరియు ఉత్పత్తి నుండి రవాణా వరకు ప్రక్రియ యొక్క ప్రతి దశను వృత్తిపరంగా నిర్వహించగలము.
◆ కొనుగోలు తర్వాత సహాయం అందించబడింది
యంత్రం యొక్క సరైన ఇన్‌స్టాలేషన్ మరియు ఆపరేషన్‌కు హామీ ఇవ్వడానికి KINGREAL ఆన్‌లైన్ మరియు ఆఫ్‌లైన్ అమ్మకాల తర్వాత ఇన్‌స్టాలేషన్ సేవలను అందిస్తుంది.
ఆన్‌లైన్ వనరులలో వీడియో ట్యుటోరియల్‌లు మరియు సమగ్ర ఆన్‌లైన్ ఇంజనీరింగ్ మార్గదర్శకత్వం ఉన్నాయి; ఆఫ్‌లైన్ వనరులు ఆన్-సైట్ ఇన్‌స్టాలేషన్ మార్గదర్శకత్వాన్ని అందించడానికి కస్టమర్ యొక్క స్థానిక కర్మాగారానికి ఇంజనీర్లను పంపడం KINGREAL కలిగి ఉంటుంది.
